壓縮空氣溫控裝置-高精度型ACU

産品展示

産品分類 



壓縮空氣溫控裝置-高精度型ACU

獨特的溫控方式實現高精度和節能

産品屬性:

控制精度：±0.01°C

控溫範圍：15.00 至 40.00℃

處理風量：30～2,100L/min

空氣溫度控制在 ±0.01°C

ACU100-MD・ACU300-MD・ACU600-MD具有除濕功能，壓力可調

緊湊的設計節省空間

ACU100-MD
ACU300-MD
ACU600-MD
ACU1000B
ACU2000B 獨特的溫控方式實現高精度和節能控制精度：±0.01°C 控溫範圍：15.00 至 40.00℃ 處理風量：30～2,100L/min 空氣溫度控制在 ±0.01°C ACU100-MD・ACU300-MD・ACU600-MD具有除濕功能，壓力可調緊湊的設計節省空間

獨特的溫控方式實現高精度和節能

産品屬性:

控制精度：±0.01°C

控溫範圍：15.00 至 40.00℃

處理風量：30～2,100L/min

空氣溫度控制在 ±0.01°C

ACU100-MD・ACU300-MD・ACU600-MD具有除濕功能，壓力可調

緊湊的設計節省空間

浏覽量:

1000

所屬分類

壓縮空氣溫控設備

數量



1/1

浏覽量:

1000

描述

特長

實現高精度控制

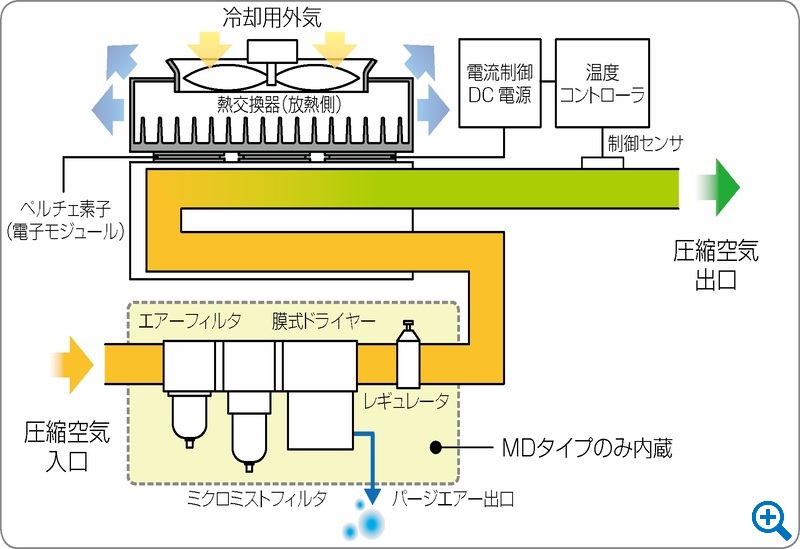

憑借電子冷卻的響應性和我們獨特的高精度控制器，可以實現高精度溫度控制。
對測量儀器的熱應變進行超精密加工和高精度控制，最大限度地發揮母機的性能。

設定狀态顯示燈

設定值顯示

行車燈

開/關

各種設置鍵

低振動、低噪音

與使用壓縮機的制冷方式不同，制冷在動力部分産生的振動極小，因此可以将振動和噪音對微細加工定位精度的影響降低。

用途

用于各種目的

精密加工機

精密計測機

分析機器

精密塗裝機

精密機械用空氣軸承

3D測量機氣動滑軌

半導體・FPD制造裝置

局部空間精準控溫

工件和測量對象的溫度控制

規格

型式			ACU	100-MD	300-MD	600-MD	1000B	2000B
适用流體				壓縮的空氣
使用範圍	使用圧力範圍（表壓）		MPa	0.2～0.85			0.2～0.83
	出口壓力調節範圍（表壓）		MPa	0.05～0.83			-
	進氣溫度		℃	5～40			15～35	15～30
	出口溫度設定範圍		℃	16～30			15～35	15～40
	出口空氣流量		L/min	30～130^※2	50～390^※3	130～600^※3	130～1000^※3	330～2100
	環境溫度		℃	18～25
	進氣水蒸氣含量		℃	飽和以下			圧力下10℃以下
基本性能	出口空氣露點（氣壓）		℃	-17以下^※4			-
	出風溫度控制精度^※1		℃	設定值±0.01^※1
	條件	出口設定溫度	℃	23
		入口空氣溫度	℃	5～40			15～28
		入口空氣圧力（表壓）	MPa	0.7
		入口空氣流量	L/min	125	375	750	1000	2100
		出口空氣流量	L/min	100	300	600	1000	2100
		吹掃氣流	L/min	25	75	150	0	0
		環境溫度	℃	25
電氣特性	電源		V(Hz)	單相100±10%(50/60)				單相200±10%(50/60)
	最大工作電流		A	4	5
	電源容量		kVA	0.4	0.5			1
	斷路器容量		A	10
溫度制禦方式				（PID控制）
放熱方式				空冷式
除濕方式				膜式			-
進出水管連接直徑				Rc1/4	Rc3/8	Rc1/2		Rc3/4
外裝				塗裝色：N5.5/N8.0
機器細目				空氣過濾器、微霧過濾器、膜幹燥器、調節器、内置流量開關^※5			内置流量開關
質量			kg	28	36	38	35	45

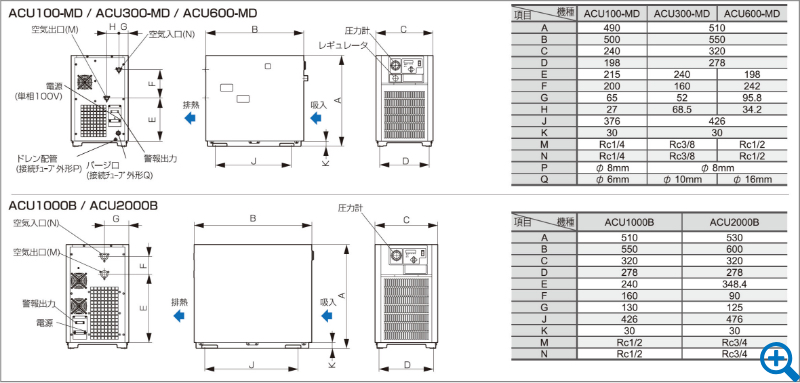

尺寸（高×深×寬）			mm	490×500×240	510×550×320			530×600×320

當出風量、進風溫度和環境溫度穩定且不突然波動時。（進氣溫度梯度：1°C/10min以内）
出口空氣壓力爲0.4MPa以上時，最小出口空氣流量爲45L/min以上。
入口空氣壓力爲 0.25 MPa 以下時，由于單元内的壓力損失，最大流量如下所示。
ACU300-MD：270L/min、ACU600-MD：520L/min、ACU1000B：870L/min
當進氣溫度爲 28°C 時。
雖然配備了過濾器，但不能保證出口空氣的過濾率。
